流量	代表插装阀型号	插孔	插装阀尺寸				安装扭距（N/m)
			a	b	c
			a	b	L	C
45 L/min.	RDBA-LAN	T－162A	31	19,1	53.6	56.4	35/40
95 L/min	RDDA-LAN	T－10A	39,6	22,2	59.2	63.2	40/50
200 L/min	RDFA-LAN	T－3A	47,8	28,6	63.5	65.0	60/70
380 L/min	RDHA-LAN	T－16A	62	31,8	82.6	84.1	200/215
760 L/min	RDJA-LAN	T－18A	79,5	41,3	100	103.4	465/500

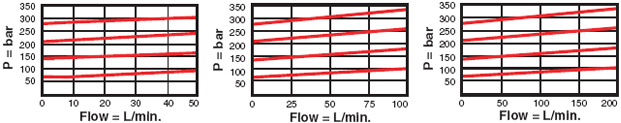

RDBA	RDDA	RDFA

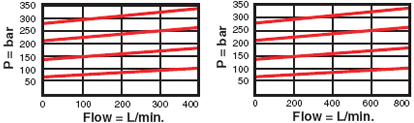

RDHA	RDJA	?

·工作压＝350bar
·回座时的内漏量=0.7cc/min.
·响应时间=2ms。
·出厂设定以流量15L/min设定。·油口2可承受全压力。
·油口2（邮箱）的背压以1：1比率直接加于阀的设定压。
·调整螺杆的密封承受系统压力，因此此阀在无压力时方能调整，调整压力的步骤；检查设定压力，移除压力，调整阀压，检查新的设定压力。
·回做压力为90%设定压。
·选择弹簧的调压范围其可调压力的中间值，应约为所需设定的泄压压力，以确保阀的非常好的重现性。

C?45 L/min. D?95 L/min. F?200 L/min. H?380 L/min. J?760 L/min.?	L?螺杆 C 防调 ?	A?35 - 210 bar B 20 - 105 bar C 70 - 420 bar D 14 - 55 bar E 10- 28 bar? S 3,5 - 14 bar W?55 - 315 bar	N?Buna-N V Viton? ?
?	?	出厂设定压: A, B, C, 及 W 标准设定压 70 bar. D 标准设定压 25 bar. E 标准设定压 14 bar. S 标准设定压 7 bar.? 客户可指定设定压. 仅供RDDA-3，RDFA-3 仅A，C，D 调压范围
